Расходомеры ЭМИС

Продукция > Расходомеры > ЭМИС
Компания ГК ЭМИС (Россия)
ЭМИС
Перейти в раздел
каталоги и инструкции
«ЭМИС» («Электронные механические измерительные системы») – российский производитель контрольно-измерительных приборов (расходомеров) и комплексных систем. Компания основана в 2003 году. Пройдя путь становления и активного развития, компания стала специализироваться на технических решениях в области измерения различных сред. ЗАО «ЭМИС» осуществляет полный цикл приборостроительного процесса: разработка и конструирование, производство и поверка, поставка, а также предоставляет услуги шеф-монтажа и пуско-наладочных работ на объекте заказчика. За долгие годы накоплен большой инженерный и производственный опыт, обеспечивающий разработку, конструирование и выпуск качественной и функциональной продукции.
На сегодняшний день «ЭМИС» - это группа компаний, объединенных целью разработки и производства современных высокотехнологичных приборов, отвечающих требованиям и стандартам промышленной автоматизации, а также их продвижения на различных отраслевых рынках и территориях Российской Федерации и зарубежных стран.
Сообщество предприятий, объединившихся под торговой маркой «ЭМИС», включает в себя ЗАО «ЭМИС», ООО «ЭМИС»-Прибор», ООО «Инженерный центр «ЭМИС», ООО «ЭМИС»-Центр».
Ассортимент расходомеров ЭМИС (Россия)

ЭМИС-БАР

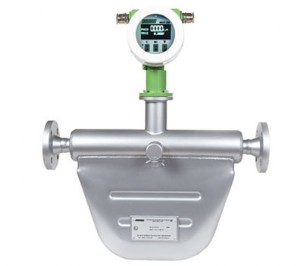

ЭМИС-МАСС 260

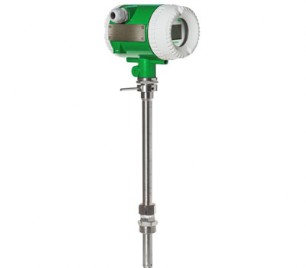

ЭМИС-ТЕРА 280

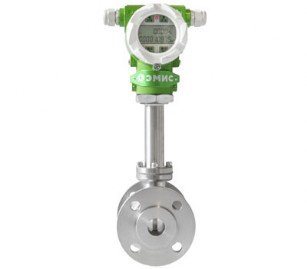

ЭМИС-ВИХРЬ-200

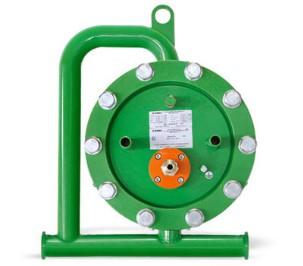

ЭМИС-МЕРА 300

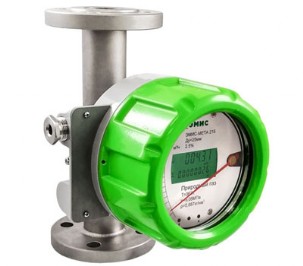

ЭМИС-МЕТА 215

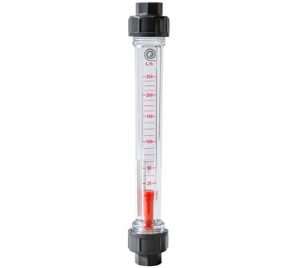

ЭМИС-МЕТА 210/211

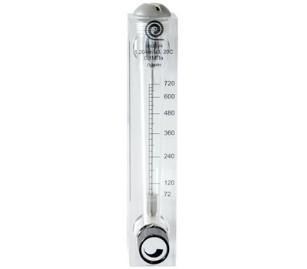

ЭМИС-МЕТА 210-P/211-Р

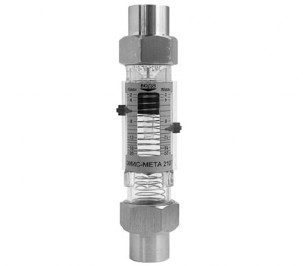

ЭМИС-МЕТА 210Г

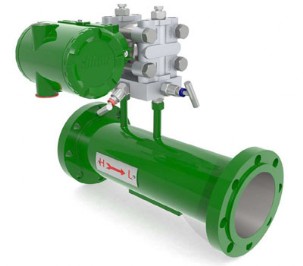

ЭМИС-ВЕНТУРИ 240

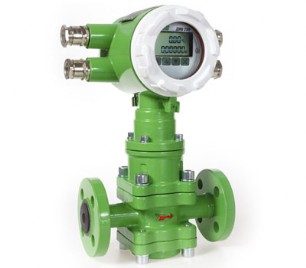

ЭМИС-ДИО 230/ ЭМИС-ДИО 230Л

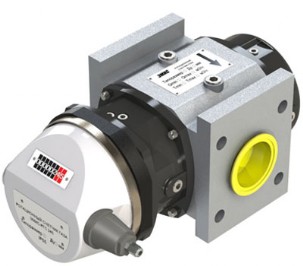

ЭМИС-РГС 245

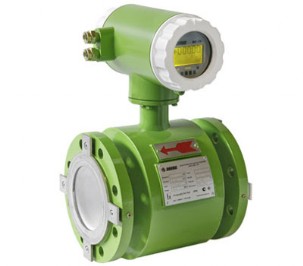

ЭМИС-МАГ 270

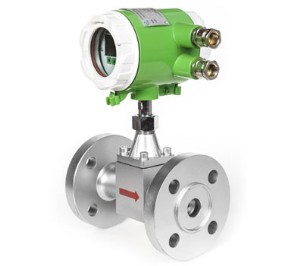

ЭМИС-ПЛАСТ 220

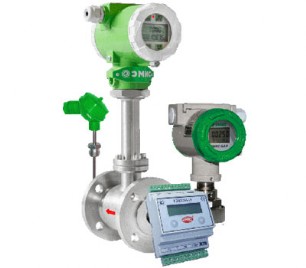

ЭМИС-Эско 2210
Технические характеристики:
Измеряемая среда: газ (в том числе кислород), пар, жидкость (в том числе загрязненные жидкости и смеси жидкостей), вода
Механическое присоединение: резьбовое: М20х1,5, М44х1,25, G1/2”, NPT1/2”; безрезьбовое – для датчиков с открытой мебраной; фланцевые Pn -0,1 ... -40
Температура окружающей среды, °C: -60...+85
Погрешность, %:±0,065; 0,1; 0,2 и т.д., опционально ± 0,04
Выходные сигналы: 4-20мА + HART с наличием DD-файлов
Взрывозащита: «Exia» - взрывозащита типа 0ExiaIICT6 - T4GaХ «Exd» - взрывозащита типа 1ExdIICT6 - T4GbХ «Exdia» - взрывозащита типа 1Exdia IIC T6…T4 Gb Х
Пылевлагозащита: IP 65-68
Диапазон перенастройки: 100:1
Интервал между поверками, года: 5
Виброустойчивость: V2 по ГОСТ 52931-2008, для 10-150 Гц, 0,15 мм, 19 м/с2
Технические характеристики:
Измеряемые среды: жидкость, сжиженный газ.
Типоразмеры: от 10 до 200 мм.
Выходные сигналы: импульсный, аналоговый токовый 4–20 мА, цифровой на базе протокола Modbus RTU, интерфейс RS-485
Погрешность, %: При измерении расхода жидких сред: ±0,1, ±0,15, ±0,2; ±0,25, ±0,5; При измерении расхода газа: ±0,35, ±0,4, ±0,45; ±0,5, ±0,75; При измерении температуры: ±1; При измерении плотности, кг/м3: ±0,3, ±0,5, ±1,0
Давление измеряемой среды: до 6,3 МПа, до 25 МПа (спец.заказ)
Температура измеряемой среды: от -60°С до +200°С
Выходные сигналы: аналоговый токовый 4-20 мА, импульсный, RS-485, Modbus HART
Взрывозащита: 1Exdb [ib] IIA/IIB/IIC T6 Gb X (электронный блок); 1Ex ib IIA/IIB/IIC T6…T1 Gb X (датчик)
Относительная влажность, не более: 90±3 % (без конденсации влаги, при температуре 25 ºС)
Устойчивость к воздействию внешнего магнитного поля: до 40 А/м, 50 Гц
Устойчивость к вибрации: 10 – 150 Гц c ускорением 9,8 м/с2
Технические характеристики:
Измеряемые среды: газ и газовые смеси
Диаметр условного прохода, мм 25...1200
Типоразмеры: 25 – 1200 мм
Температура измеряемой среды, °С: -40...+120
Температура окружающей среды, °С:  -40...+60
Максимальное рабочее давление измеряемой среды, МПа 4,0
Диапазон скоростей измеряемой среды, м/с: 0,6…60
Уровень взрывозащиты: 1ExdIICT3X
Защита от пыли и влаги: IP65
Выходные сигналы: частотный; протокол MODBUS RTU по интерфейсу RS-485; аналоговый токовый 4...20 мА
Электрическое питание: 24 В постоянного тока / 220 В переменного тока
Потребляемая мощность: не более 1,75 Вт
Технические характеристики:
Измеряемая среда: жидкость, газ (в том числе ПНГ, сжатый воздух, кислород), насыщенный и перегретый пар / жидкости, с содержанием механических примесей до 1 г/л, и объемной долей газовых включений – до 15 % / жидкость
Погрешность: до ±0,5% при измерении расхода жидкостей, до ±0,7% при измерении расхода газа и пара / до ±0,5% при измерении расхода жидкостей, до ±1% при измерении расхода газа и пара / до ±1,5%
Типоразмеры: 15 - 300 мм / 50; 80; 100, 150 мм / 100-2000 мм /15-100мм
Присоединение к трубопроводу: Фланцевое, фланцевое со встроенными переходами, сэндвич
Давление измеряемой среды: до 30 МПа / до 25 МПа / до 2,5 МПа / до 50 МПа
Температура измеряемой среды: от -60°С до +450°С / от 0°С до +100°С / от -40°С до +250°С
Выходные сигналы: аналоговый токовый 4-20 мА + HART (опция), импульсный, дискретный - режимы «реле расхода» и «дозатор», частотный до 1000 Гц, цифровой Modbus RTU с интерфейсом RS-485 и USB
Взрывозащита: 1ExibIIB(T1-T6)GbХ, 1ExibIIC(T1-T6)GbХ, 1ExiaIIB(T1-T6)GbХ, 1ExiaIIC(T1-T6)GbХ, 1ExdIIC(T1-T6) GbX, PBExdIMbX, 0ExiaIIB (T1-T6)GbX, 0ExiaIIC (T1-T6)GbX, PB ExibI Mb X, PO ExiaI MaX /  1Exd IIC (T5-T6) GbX,1ExdibIIC (T5-T6) Gb X, 1ExdiaIIC (T5-T6) Gb X / 1ExibIIB(T1-T6)Х, 1ExibIIC(T1-T6)Х, 1ExiaIIB(T1-T6)Х, 1ExiaIIC(T1-T6)Х, 1ExdIIC(T1-T6)X, PBExdIX, ExdibI X, PO ExiaI / 1Exib IIB (Т2-T6) Gb Х, 1ExibIIС (Т2-T6) Gb Х, 1Ex ia IIB (Т2-T6) Gb Х, 1ExiaIIС (Т2-T6) Gb Х, 1ExdIIC (Т2-T6) Gb Х, 0Exia IIB (Т2-T6) Gb Х, 0ExiaIIC (Т2-T6) Gb Х
Температура окружающей среды: от -60°С до +70°С / 0°С до +70°С
Пылевлагозащита: IP66-68 / IP67
Измеряемый расход, в зависимости от типоразмера:
Вода: 0,5-36200 м3/ч
Воздух: 4,5-289380 м3/ч

Технические характеристики:
Измеряемые среды: жидкость, нефтегазоводяная смесь, сырая нефть
Класс точности: 1,0; 1,5; 1,75; 2,0; 2,5
Температура измеряемой среды: 0 ... +135 °С
Верхнее значение кинематической вязкости для: ЭМ-300-30, ЭМ-300-60: до 5*10-4 м2/c; ЭМ-300-120, ЭМ-300-210, ЭМ-300-480: до 1,5*10-4 м2/c
Плотность (значение, принятое по умолчанию, 820 кг/м3):  500-1500 кг/м3
Избыточное давление измеряемой среды: до 6,3 МПа
Минимальное допустимое содержание объемной доли свободного газа в составе нефтегазоводяной смеси: 2%
Максимальное допустимое содержание объемной доли свободного газа в составе нефтегазоводяной смеси: до 50%, до 75%  (спец.исполнение по согласованию)
Содержание сероводорода в свободном нефтяном газе по объему, не более: при давлении до 1,7 МПа: 4%; при давлении свыше 1,7 до 4,0 МПа и парциальном давлении сероводорода до 345 Па: 0,002%
Пределы допускаемой относительной погрешности измерений массы (массового расхода) измеряемой среды, %, для счетчиков класса: 1,0 ±1,00%, 1,5±1,50%, 1,75±1,75%, 2,0±2,00%, 2,5±2,50%
Взрывозащита счетчика: с электрообогревом: 2ExdeIIBT4X, без электрообогрева: 1ExdllС(Т4-Т6)X, 0ExiaIICT6X
Взрывозащита: датчика импульсов: 1ExdllС(Т4-Т6)X, 0ExiaIICT6X; датчика импульсов со встроенным вычислителем: 1ExdllС(Т4-Т6)X
Взрывозащита устройства электрообогрева: 2ExeIIT4X
Атмосферное давление: от 84,0 до 106,7 кПа
Температура окружающей среды: -50°С ... +80°С
Относительная влажность,%, не более: счетчика: 95% (с конденсацией влаги, при температуре 35°С); внешнего вычислителя: 80% (без конденсации влаги)
Устойчивость к воздействию внешнего магнитного поля: до 40 А/м, 50Гц
Устойчивость к вибрации: исполнение V1 по ГОСТ Р 52931
Защита от пыли и влаги счетчика: IP67
Защита от пыли и влаги устройства электрообогрева: IP54
Потеря давления не более: 0,01 МПа
Средняя наработка на отказ, не менее: 52000 часов
Срок службы: не менее 10 лет
Технические характеристики:
Измеряемая среда: Жидкость, газ, кислород
Диапазон расхода:
воды от 2,5 до 100000 л/ч
газа  от 0,07 до 3000 м3 /ч
Точность измерения: ±1,5%, ±2,5%, ±4,0%
Типоразмер: от 15 до 150 мм.
Присоединение к трубопроводу: фланцевое, муфтовое, зажимное
Максимальное давление: до 32 МПа
Температура измеряемой среды: стандартное исполнение: -40...+100°C высокотемпературное исполнение: -80...+250°C специальное исполнение: -40...+420°C
Выходные сигналы: индикатор, аналоговый токовый 4-20мА, HART, до 2 предельных выключателей
Взрывозащита: 1ExibllBT2/T4, 1ExdllBT2/T4
Температура окружающей среды: -60°С .. +70°С
Диапазоны расходов в зависимости от типоразмера:
Вода:2,5-100 м3/ч
Газ:0,07-3000 м3/ч
Пылевлагозащита: IP65
Технические характеристики:
Измеряемая среда: жидкость (вода), газ (сжатый воздух)
Погрешность: ±4,0%
Типоразмеры: 8/10/15/25/40/50/65/100/125/150 мм
Повторяемость: ±0,25%
Давление измеряемой среды: до 1,0 МПа
Температура измеряемой среды: от -20 °С до +80 °С
Температура окружающей среды: от -40 °С +70 °С
Диапазоны расходов в зависимости от типоразмера:
Вода:0,02-2500 м3/ч
Воздух:2,88-720 м3/ч
Технические характеристики:
Измеряемая среда: жидкость (вода), газ (сжатый воздух)
Погрешность: ±4,0%
Типоразмеры: 8/10/25 мм
Повторяемость: ±0,25%
Давление измеряемой среды: до 1,0 МПа
Температура измеряемой среды: от -20 °С до +80 °С
Температура окружающей среды: от -40 °С до +70 °С
Диапазоны расходов в зависимости от типоразмера:
Вода:0,02-100 м3/ч
Воздух: 0,03-720 м3/ч
Технические характеристики:
Измеряемые среды: однофазные плавноменяющиеся потоков чистых неагрессивных жидкостей.
Типоразмеры: 15; 20; 25 мм.
Избыточное давление измеряемой среды: не более 1 МПа.
Температура окружающей среды: 0... + 80°С.
Температура измеряемой среды: 0… +80°С
Максимальная вязкость среды: 5мПа·с.
Относительная влажность: не более 95±3%.
Погрешность: ±6%.
Материал соединения: нержавеющая сталь.
Диапазон расходов ротаметров ЭМИС-МЕТА 210 для воды: 2-100л/мин
Технические характеристики:
Измеряемые среды: газ, пар, жидкости
Температура среды: до+850 С
Давление среды: до 42МПа
Диаметр трубопровода: от 15 до 2200 мм
Динамический диапазон: до 1:10
Погрешность измерения жидкости: +0,5%
Погрешность измерения газа/пара: +1,0%
Выходные сигналы: 4-20мА/HART/DRAIN/RS485/Foundationfieldbus
Взрывозащита: взрывонепроницаемая оболочка, искробезопасная цепь
Напряжение питания: 24 В, 220 В
Температура окр. cреды: от -40 до +85 С
Технические характеристики:
Измеряемая среда: жидкости вязкостью от 0,3 м·Пас до 20000 м·Пас (сжиженный газ, бензин, керосин, дизельное топливо, неочищенная нефть, битум, сверхвязкие жидкости).
Типоразмеры: от 8 до 400 мм / от 10 до 200 мм
Класс точности по импульсному и цифровому выходным сигналам и по индикатору: ± 0,25 % для счетчиков класса 0,25; ± 0,5 % для счетчиков класса 0,5.
Присоединение к трубопроводу: фланцевое
Напряжение питания: 24В постоянного тока / не требует электрического питания
Давление измеряемой среды: 0,4 ..6,3 МПа / 0,3..6.3 МПа
Температура измеряемой среды: от -20°С до +250°С / -40 .. +200°С
Выходные сигналы: аналоговый токовый 4-20 мА, импульсный, цифровой RS-485 на базе Modbus RTU
Взрывозащита: 1ExdbIIC (T2-T6) Gb Х
Температура окружающей среды: -40°С ..+70°С / от -40°С до +60°С
Интервал между поверками: 1 год
Диапазоны расходов в зависимости от типоразмера: 0,009-2600 м3/ч
Пылевлагозащита: IP 65
Технические характеристики:
Измеряемые среды: природный газ, попутный нефтяной газ, воздух, азот.
Типоразмеры: 25; 50; 80; 100; 150; 200 мм.
Избыточное давление среды: до 1,6 МПа.
Выходные сигналы: импульсный низкочастотный
Температура:
  • измеряемой среды: от -30 до + 80 о С
  • окружающей среды: от -40 до +60 о С
Погрешность измерения расхода: ±0,6%; ±1%.
Интервал между поверками: 6 лет.
Диапазоны расходов в зависимости от типоразмера: 1,4-1600 м3/ч
Срок службы не менее: 12 лет.

Технические характеристики:
Типоразмер: 15...450 мм
Измеряемая среда: электропроводная жидкость
Погрешность: до ±0,5%
Напряжение питания: 24 В пост. тока, 220В перем. тока.
Присоединение к трубопроводу: фланцевое
Давление измеряемой среды: до 32 МПа
Температура измеряемой среды: от -40ºС до +180ºС
Выходные сигналы: импульсный/частотный, аналоговый токовый 4-20 мА, цифровой сигнал стандарта Modbus RTU, цифровой сигнал стандарта HART
Взрывозащита (Bн, PB): 1Exd[iа]IIС(T4-Т6)Х; PB ExdI X
Температура окружающей среды: Интегральное исполнение: +40...+50С;
Дистанционное исполнение: +40....75С (-20...+50С для взрывозащиты типа РВ)
Интервал между поверками: 4 года
Диапазоны расходов в зависимости от типоразмера: 0,06-28300 м3/ч
Пылевлагозащита: IP65
Технические характеристики:
Измеряемая среда: жидкость (в том числе загрязненные жидкости).
Типоразмеры: от 8 до 300 мм
Погрешность: 0,5% / 1% / 1,5%
Допустимые пределы вибрации: диапазон частот: 10 - 55 Гц
максимальная амплитуда ускорения: 19,6 м/с2
Избыточное давление измеряемой среды: до 42 МПа
Минимальное абсолютное давление измеряемой среды: 0,4 МПа
Температура измеряемой среды: от -40 до +80ºC
от 0 до +150ºC
Вязкость измеряемой среды: до 5 сП (мПа*с) (легкие масла, дизельное топливо)
Выходные сигналы: визуальная индикация импульсный аналоговый токовый 4-20 мА цифровой RS-485
Напряжение питания: 3,6В от встроенных батарей; 24В постоянного тока;
Атмосферное давление: от 84 до 106,7 кПа
Температура окружающей среды: от -40 до +55ºC
Пылевлагозащита: IP65
Интервал между поверками: 4 года
Диапазоны расходов в зависимости от типоразмера: 0,1-2000 м3/ч
Срок службы: не менее 8 лет
Технические характеристики:
Диаметр условного прохода, мм:
для полнопроходного преобразователя расхода: 15 / 25 / 32 / 40 / 50 / 65 / 80/ 100/ 125 / 150/ 200/ 250/ 300
для погружного преобразователя расхода: 350/ 400/ 450/ 500/ 600/ 700/ 800/ 900/ 1000/ 1100/ 1200/ 1300/ 1400/ 1500/ 1600/ 1800/ 2000
Давление измеряемой среды, МПа: 1,6; 2,5; 4,0; 6,3; 15; 20
Расход (объем) теплоносителя: число-импульсный: от 0,0001 до 10000 л/импульс; частотный: от 0,002 до 5000 Гц; токовый: 0-5 мА 0-20 мА 4-20 мА
Давление теплоносителя: токовый: 0-5 мА / 0-20 мА / 4-20 мА
Температура измеряемой среды: от -40ºС до +100ºС; от -40ºС до +250ºС; от -40ºС до +320ºС; от -40ºС до +460ºС
Температура, разность температур теплоносителя: НСХ - согласно ГОСТ 6651-09; токовый - 4-20 мА
Интерфейс передачи данных: встроенный интерфейс вычислителя: RS – 232 (USB)/ CAN- BUS; локальная вычислительная сеть Ethernet; беспроводная передача данных GPRS/GSМ; интерфейс RS-485
Вязкость измеряемой среды: не более 7 мПа*с
Напряжение питания: 220В сети переменного тока, с частотой (50±1) Гц
Атмосферное давление: от 84 до 106,7 кПа
Температура окружающей среды: для измерительных преобразователей:  от -40 ºС до +70 ºС; для расчетно - измерительного преобразователя и функциональной аппаратуры:  от -10 ºС до +50 ºС
Относительная влажность, %, не более (без конденсации влаги, при температуре 35 ºС): для измерительных преобразователей: 95±3%; для расчетно - измерительного преобразователя и функциональной аппаратуры: 80±3%
Защита окружающей среды: измерительные преобразователи:  не хуже IP65 по ГОСТ 14254; для расчетно - измерительного преобразователя и функциональной аппаратуры:  не хуже IP20 по ГОСТ 14254
Взрывозащищенное исполнение измерительных преобразователей: Exd, Exib, Exia
Срок службы: не менее 12 лет
