Ультразвуковой счетчик учета жидкостей КТМ серии УЗС-1

Продукция > Расходомеры > КТМ

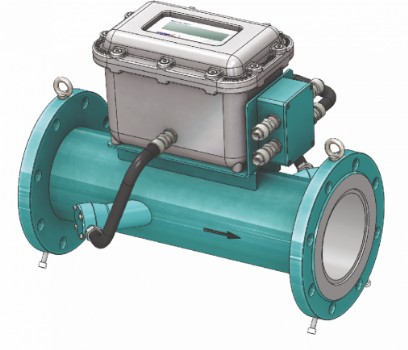

Ультразвуковой счетчик учета жидкостей УЗС-1

Ультразвуковой счетчик учета жидкостей УЗС-1 применяется для измерения коммерческого и технологического объемного расхода жидкости в напорных трубопроводах. Счетчик УЗС-1 реализует время-импульсный метод измерения расхода, основанный на методе прямых измерений времени прохождения сигнала в измерительном тракте от одного преобразователя к другому в прямом и обратном направлении с последующей математической обработкой для повышения точности и стабильности показаний.
Назначение и область применения: холодная и горячая вода; сточная и пластовая вода; сжиженные газы; СПГ; нефть и нефтепродукты; жидкие углеводороды; жидкий конденсат; СУГ; ШФЛУ; метанол; жидкие реагенты и пр.
Ультразвуковой счетчик учета жидкостей УЗС-1
Технические характеристики:
Измеряемые параметры:
Объем, объемный расход, масса (при установленной плотности жидкости), массовый расход (при установленной плотности жидкости)
Номинальный диаметр трубопровода, мм: 8 - 2400
Диапазон измерений расхода, м3/ч: 0,014 -162860
Диапазон температур измеряемой жидкости, °С: -60…+180
Диапазон давлений измеряемой жидкости, МПа: 0,01 - 25
Диапазон значений скоростей потока измеряемой жидкости, м/с: 0,075 - 0,15 - 0,3 - 15
Относительная погрешность измерений, %:
- в диапазоне скоростей от 0,3 до 15 м/с: 1% / 0,5%
- в диапазоне скоростей от 0,15 до 0,3 м/с: 2% / 1%
- в диапазоне скоростей от 0,075 до 0,15 м/с: 4% / 2%
Диапазон температур окружающей среды, °С:
Блок ЭП: -40…+45 (корпус Exd), -10…+45 (общепромышленное исполнение). Измерительный участок: -60…+80
Питание УЗС-1: Постоянное напряжение (11 … 27) В.
Потребляемая мощность, не более, Вт: 6
Габаритные размеры блока ЭП, мм:
Стандартное исполнение:
222 x 160 x 122 - раздельная версия (с кронштейном для крепления);
252 x 146 x 118 - компактная версия.
Блок ЭП исполнения Exd:
304 x 274 x 211 - раздельная версия (с кронштейном для крепления);
324 x 274 x 230 мм - компактная версия.
Габаритные размеры ИУ (в зависимости от типоразмера), мм: от 245х90х500 мм до 950х800х800 мм
Масса, кг: Блок ЭП не более 3,0 кг (обычное исполнение) и не более 13 кг (исполнение Exd). ИУ - от 15 до 961 кг
Средний срок службы, лет, не менее: 12
Параметры взрывозащиты, соответствуют стандартам: - ЕхibIIВТ4, ЕхibIIВТ6 - в корпусе обычного исполнения;
- ЕхdIIВТ4, ЕхdIIВТ6 - в корпусе исполнения Exd (имеющего сертификат взрывозащиты ЕхdIIBT4).
Применяемые виды взрывозащиты:  Искробезопасные цепи, взрывозащищенная оболочка
Архивы (объем, время исправной работы, коды нештатных ситуаций):
- часовой архив - 2400 последних часов работы;
- суточный архив - 370 суток;
- месячный архив - 150 месяцев.
Степень защиты: IP54 (компактная версия), IP67 (раздельная версия), IP 66/67 корпус исполнения Exd
Свидетельство об утверждении типа СИ: №73181
Выходные сигналы:
Аналоговый выход: Токовый выход (пассивный выход) - постоянный втекающий ток 0 - 5мА, 0 - 20мА или 4 - 20мА.
Цифровые выходы: Импульсно-частотный выход - сигнал в виде замыкания цепи клемм «IMP+» и «IMP-» блока ЭП оптоэлектронным ключом (пассивный выход).
Последовательные интерфейсы: RS-485 (Modbus RTU); USB (по заказу); Ethernet (по заказу)
Для запроса цен на расходомеры КТМ и комплектующие к ним просьба направить заявку
в свободной форме: info@rashodomer.su или просто позвоните +7 (499) 322-93-90


Каталоги и опросные листы для заказа счетчика жидкостей KTM серии УЗС-1
КТМ Каталог 2018
КТМ Каталог 2020
КТМ Каталог Счетчик учета жидкостей ультразвуковой УЗС-1
