Ультразвуковые расходомеры ALTOSONIC V12

Продукция > Расходомеры > KROHNE > Ультразвуковые расходомеры
Ультразвуковой расходомер Krohne серии ALTOSONIC V12

12-лучевые расходомеры для высокоточного измерения расхода природного газа (метана). Коммерческий учёт: OIML R137 (класс 0,5), MI-002, AGA9 и т.д.
Различные варианты, предоставляемая на безвозмездной основе обширная диагностика на базе мониторинга технического состояния прибора.
Фланец: DN100…1600; макс. PN450 / ASME класс 2500. 12 акустических каналов для обеспечения превосходной устойчивости к завихрениям и встроенного резервирования. Длина прямого участка трубы на входе всего 5D обеспечивает соответствие требованиям AGA9, ISO 17089 и MID

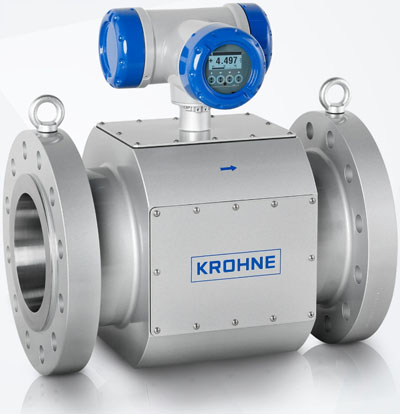

Ультразвуковые 12-лучевые расходомеры ALTOSONIC V12
Технические характеристики:
Принцип измерения: Время прохождения акустического сигнала
Область применения: Измерение расхода природных газов с минимальным содержанием метана 75 %.
Прочие применения по запросу.
Первичная измеряемая величина: Время прохождения сигнала
Вторичные измеряемые величины: Фактический объемный расход и суммарный объемный расход
Конструкция: состоит из первичного преобразователя с ультразвуковыми сенсорами и конвертера сигналов, размещенного
над первичным преобразователем и предназначенного для обработки и отображения информации.
Типоразмер: DN100...350: корпус изготовлен из цельной заготовки. DN400...1600: сварная конструкция.
Конвертер сигналов: Входы / Выходы:
Без встроенной диагностической платы: Дискретный выход: 4х, Последовательный: 1x Modbus поверх RS 485
Со встроенной диагностической платой: Сигналы от диагностической платы попадают в категорию некоммерческого учета. Для целей коммерческого учета сертифицированы только те сигналы, которые поступают непосредственно от базового блока электроники.
Дискретный выход: 4х
Последовательный: 2x Мodbus поверх RS 485 (настраивается индивидуально), Ethernet: 2x, Токовый выход: 1x 4...20 мА,
Токовый вход: 1x Multidrop (двойной) HART®
Точность: <= ±0,2 % от измеренного значения, калибровка по расходу под высоким давлением,
<= ±0,1 % от измеренного значения, калибровка и линеаризация.
Повторяемость < ± 0,1%
Рабочая температура: Стандартное исполнение: -20...+70 °C, опционально: -40...+100 °C
Температура окружающей среды: -40…+60°C
Температура хранения -40…+60°C
Диапазон измеряемого давления: 1...450 бар / 0,1...45МПа
Источник питания 24 В постоянного тока (-25 %/+30 %) / 3 A.
Потребляемая мощность: Без встроенной диагностической платы: <= 10 Вт
Со встроенной диагностической платой: <= 17 Вт
Кабельные вводы Стандартное исполнение: M20 x 1,5
Для запроса цен на расходомеры Krohne и комплектующие к ним просьба направить заявку
в свободной форме: info@rashodomery.org или просто позвоните +7 (499) 322-93-90

Каталоги и опросные листы для заказа ультразвуковых расходомеров Krohne серии ALTOSONIC V12
Каталог расходомеров и уровнемеров Krohne
Брошюра Ультразвуковые расходомеры ALTOSONIC V12 Krohne
